UPS- Surse alimentare electrica pentru cazane pe lemn, gaz, motorina cu baterii auto |
UPS - SURSE ALIMENTARE ELECTRICA PENTRU CAZANE PE LEMN,GAZ, MOTORINA - CU BATERII AUTO
PRETURI SURSE NEINTRERUPTIBILEIESIRE CU SINUS MODIFICAT: UPS CD 300 W -12 V: 400 LEI (1 baterie 12V) UPS CDX 400 W -12 V: 500 LEI UPS CDX 500 W -12 V: 650 LEI UPS CDX 700 W -12 V: 800 LEI UPS CDX 1050 W -24 V: 1050 LEI (2 baterii 12V) UPS CDX 1200 W -24 V: 1150 LEI UPS CDX 2100 W -48 V: 2050 LEI (4 baterii 12V)

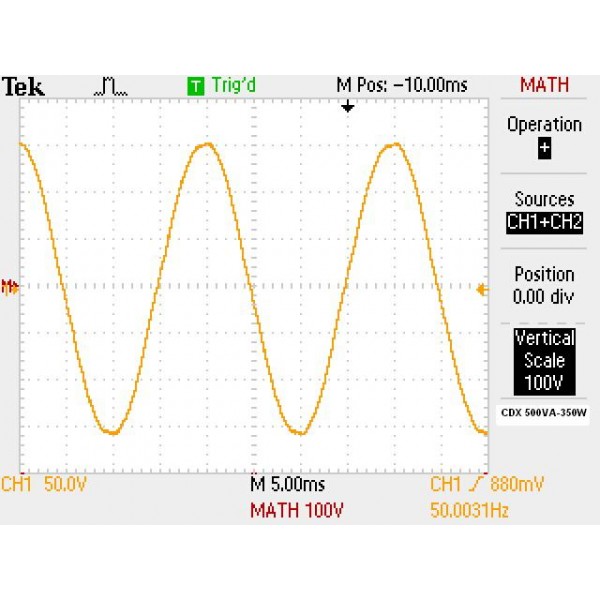

SURSE NEINTRERUPTIBILE CU UNDA SINUSOIDALA PURA (+17% PUTERE SUPLIMENTARA):
DESTINATIE Sursele neintreruptibile pt cazane pe lemne, gaz, lichid (UPS-uri) sunt utilizate pentru alimentarea in siguranta a cazanelor si a pompelor de circulatie in cazul intreruperii alimentarii cu energie de la retea. De asemenea se asigura stabilitate si parametrii constanti ai energiei electrice. In general, UPS-urile clasice de putere mica asigura o autonomie de functionare la caderea tensiunii de cca 5-6 minute si peste 30 minute cele de putere mare.
DESCRIERE UPS CU BATERII AUTO PT. CAZANE PE GAZ, LEMNE, MOTORINA: In continuare va prezentam UPS-uri de putere mica (300W,400W,500W,700W, 1050W si 1200W) care pot alimenta consumatori de maxim 500 W si a caror autonomie de functionare este intre 3 si 12 ore, in functie de capacitatea bateriilor de acumulatori si de puterea consumatorilor.
Astfel pentru un consumator de cca 100 W: - cu o baterie de 55 Ah, se asigura o autonomie de 3,5 – 4 ore; - cu o baterie de 74 – 80 Ah se asigura o autonomie de 5 – 6 ore ; - cu o baterie de 100 Ah se asigura o autonomie de 7 - 8 ore; - cu o baterie de 180 Ah se ajunge pana la o autonomie de 11 - 12 ore; Aceste valori sunt orientative, depinzand de starea de incarcare si de calitatea bateriei. UPS-urile adaptate asigura alimentarea consumatorilor indeplinind urmatoarele functii: 1. stabilizator de tensiune, atat la tensiune minima cat si maxima, intre 165 - 275 VAC. 2. protejare la caderi de tensiune prin cuplare pe baterie. 3. detectarea automata a starii de incarcare a bateriei. 4. protejarea consumatorilor. 5. incarcarea automata a bateriei, cand sursa este cuplata la retea. 6. afisaj cu LED-uri sau LCD (display) a functiilor principale. 7. control cu microprocesor a parametrilor de functionare. 8. protectie la suprasarcina prin decuplare automata si avertizare (acustica sau vizuala) de cca 30 de secunde. 9. protectie la scurtcircuit prin decuplare automata si avertizare (acustica sau vizuala) de cca 30 de secunde. 10. protectie la descarcarea bateriei prin decuplare automata la atingerea nivelului de cca 40%.
In functie de puterea necesara consumatorilor, se poate utiliza : * UPS 650 VA cuplat cu o baterie de 12 V (55 Ah – 150 Ah), recomandat pentru alimentarea de lunga durata a consumatorilor cu putere maxima de 200 W. * UPS 800 VA cuplat cu o baterie de 12V( 80Ah – 180Ah), recomandat pentru alimentarea de lunga durata a consumatorilor cu putere maxima de 300W * UPS 1200 VA cuplat cu 2 baterii de 12 V (55Ah – 180 Ah), recomandat pentru alimentarea de lunga durata a consumatorilor cu putere maxima de 450 W.
La cerere se pot furniza UPS-uri cu puteri de pana la 1200 W.
Toate modele de UPS-uri au afisaj cu LED-uri sau LCD, care indica starea de functionare
MODEL 650 VA 800VA 1200 VA Capacitate 390 W 480 W 720 W Putere maxima asigurata 200 W 300 W 450 W Tensiune de intrare 165 – 275 VAC Frecventa de intrare 50 Hz Tensiune de iesire 220V +/- 10% Frecventa de iesire 50 Hz +/- 0.5 Capacit baterie/nr. buc 1 x 12V 1x 12V 2 x 12V Fuctionare pe baterie De la 3-12 ore in functie de capacitatea bateriei si puterea consumatorului. Timp de transfer 10 ms Protectie Suprasarcina- decuplare automata si beep 30 sec Scurtcircuit – decuplare automata si beep 30 sec Tensiune minima baterie – decuplare automata Perioada de reîncarcare a bateriei De la 24 ore, în functie de starea de descarcare si capacitatea bateriei Mediul de functionare Temperatura:-10-+40* C, umiditate 0-95%,mediu fara condens Domeniul de utilizare Cazane pe lemne si /sau carbune; centrale termice murale si de pardoseala cu tiraj fortat sau natural, calculatoare si alte echipamente in functie de puterea UPS-ului
INSTALARE Verificati integritatea UPS-ului, a cablurilor de alimentare si a bornelor pentru baterie, inainte de instalare. Instalati UPS-ul in spatii uscate, aerisite, fara influenta directa a razelor solare si a surselor de caldura. Nu utilizati UPS-ul cand conditiile de temperatura si umiditate depasesc valorile din tabelul cu specificatii tehnice. Efectuati mai intai alimentarea UPS-ului din baterie avand grija sa respectati polaritatile bornelor. ATENTIE! In caz de cuplare inversa, sursa nu mai poate fi utilizata si trebuie sa apelati la service sau sa inlocuiti siguranta de pe cablul de (+) al bateriei. Alimentati UPS-ul din retea si apoi cuplati consumatorii la priza sau prizele de pe placa spate a acestuia. - Pornirea UPS-ului se face mentinand apasat butonul POWER (PORNIRE) timp de 4-5 secunde pana cand sursa emite un semnal sonor si se aprinde. - Functionarea UPS-ului incepe cu detectarea automata a starii de incarcare a bateriei si a a tensiunii retelei. Daca tensiunea de alimentare este cuprinsa intre 165-275 Vac, UPS-ul cupleaza, alimenteaza consumatorii si in acelasi timp incepe sa incarce bateria, pentru a o aduce la capacitate maxima. Functionarea normala este vizualizata pe display LCD sau cu ajutorul LED-urilor, iar sursa nu emite semnale sonore.
- In momentul intreruperii alimentarii cu energie de la retea sau cand parametrii acesteia nu se incadreaza in limitele specificate, automat UPS-ul comuta pe baterie, regim care este semnalizat optic pe display LCD sau prin aprinderea LED-ului galben, si acustic prin emiterea de semnale sonore (beep) la fiecare 4 secunde. Functionarea pe baterie este considerata regim de avarie si in momentul in care tensiunea pe baterie scade sub valoarea minima de 10,8 V, sursa emite semnale acustice la fiecare secunda, dupa care intrerupe alimentarea consumatorilor si semnalul acustic este emis pe o durata de 30 secunde. Daca intre timp se restabileste alimentarea de la retea, UPS-ul comuta, alimenteaza consumatorii si incarca bateria.
ATENTIE! In timpul functionarii UPS-ului cu alimentare de la retea, este interzisa atingerea bornelor bateriei. PERICOL DE ELECTROCUTARE!
|
